一、应用范围：汽车、显示屏、塑料和复合材料、航空器、家具、油漆涂料、游艇等行业。

二、应用用途：

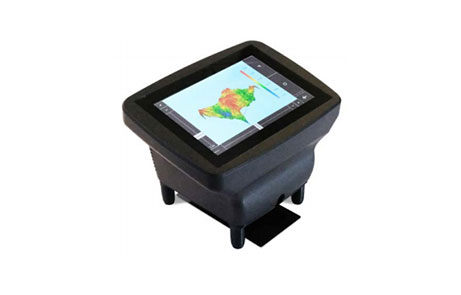

表面检测的独特便携式解决方案，直观的用户界面，可对所有状态的涂层（干膜，湿膜状态下均可测量）或未涂层表面进行快速大面积的桔皮、鲜映性、粗糙度、纹理、缺陷等特征量化，通过屏幕可视化分析，同时具有强大的离线分析功能；

桔皮仪使用激光光源扫描高光泽表面的光学轮廓，其横向分辨率小于37微米，同其他品牌的桔皮仪相同，也是将光学轮廓从0.1到30mm划分成5个波长范围（Ka-Ke）进行分析。同时兼容TAMS 和 Wavescale 值；

65 x 54mm的测量区域无需对桔皮仪进行移动即可在10秒内完成快速测量，极大程度上消除人为产生的误差；

使用白光反射技术行程的图像由内部可变焦相机捕获，表面映射引擎结合来自8个反射条纹图案的数据，以创建具有高分辨率测量表面的三维轮廓图，可通过触摸屏查看任意位置的三维数据，使测量更加直观。

三、产品特点

1.静态操作：测量过程中无需移动，防止移动的任何损坏

2.看到眼睛看不到的东西：横向分辨率<37um，能够捕捉人眼看不见的表面缺陷

3.快速大面积测量：在 10 秒内通过一次操作 (65 x 54mm) 绘制大面积区域

4.触摸屏:触摸屏操作意味着操作员培训最少

5.SD卡快速轻松地传输数据、图像和地图

6.LAN 与 SPC 的外部连接

7.6 个锚点:Optimap3 可以安装在安全带上，以便在工厂条件下进行无疲劳测量

8.相机 3.2 MP - 双焦点

9.可互换的测量底座:与标准底座一起使用或使用非接触式底座测量湿漆膜。

四、技术参数：

仪器：
测量视野	65 x 54mm
分辨率	纵向≤100纳米，横向≤37微米
测量数据	Du ＜0.1mm
Ka	0.1-0.3mm
Kb	0.3-1mm
Kc	1-3mm
Kd	3-10mm
Ke	10-30mm
粗糙度	RaX, RaY Sa, Rsm
测量原理	相位测量偏转法、光学传递函数、线变形分析、表面成像
测量时间	小于10秒
轮廓图	曲率图、高度图、三维形貌图
滤波选项	波扫描带滤波、用户可定义的ISO GPS、高通、低通、带通等
轮廓分析	有

五、设备配置：
