一、应用范围
振动测试就是激励或冲击某部件或装置，看它在真实环境中会是如何反应。振动试验的应用范围极为广泛，从电路板、飞机，舰船、火箭、导弹、汽车和家用电器等工业产品。为您提供整个激振和测试方案，并根据国家和国际标准，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，为您证明产品的品质。
二、产品特点：
1.高性能与可靠性
闭环控制由DSP 处理器实现，PC 机独立于控制环之外，保证了控制系统的实时与高效，能及时、快速地响应试验系统的任何变化，确保控制的可靠性和高精度。所有输入通道都有24 位分辨率的ADC、低噪声硬件设计、以及内置模拟和数字抗混叠滤波器，有效地保证了分析的高精度。
2.操作简捷
基于Windows 的应用软件操作方便、辅助功能丰富。系统功能强大的自动向导和测试报告自动生成功能使重复又枯燥的测试任务变得简单。测试参数设置丰富严谨，同时USB2.0 接口使它与计算机的连接更加紧密和谐。
3.强大的功能与灵活性
振动控制器一个功能强大的振动控制平台，可以完成多项复杂任务。在同一硬件平台上，配置不同的应用软件，能完成多种分析任务，以满足您的不同测试分析需要。控制器采用模块化设计，能根据不同的用户需要配置相应的硬件和软件，满足用户的不同需求。
4.试验安全性
控制器可提供小量级信号控制，以获得系统振动控制的预览；该方法可帮助测试工程师预先确定噪声等级，并粗略地了解系统的传递函数等特性。还有多项安全性检查与互锁设置，****程度保证了测试人员、测试物体以及振动台设备的安全性。若系统出现异常，可立即按下系统内置的终止键结束测试
5.测试报告生成
支持一键快速生成word 格式或PDF 格式测试报告功能，您只需点击报告生成按钮就可以得到当前的试验结果。从基本的试验控制功能描述到具体的试验设置参数，从控制目标谱曲线到试验时域和频域曲线，一应俱全。方便您按不同的测试报告规范进行修改制作，可直接打印和打印预览，并可执行在线发送。
三、设备技术参数
|

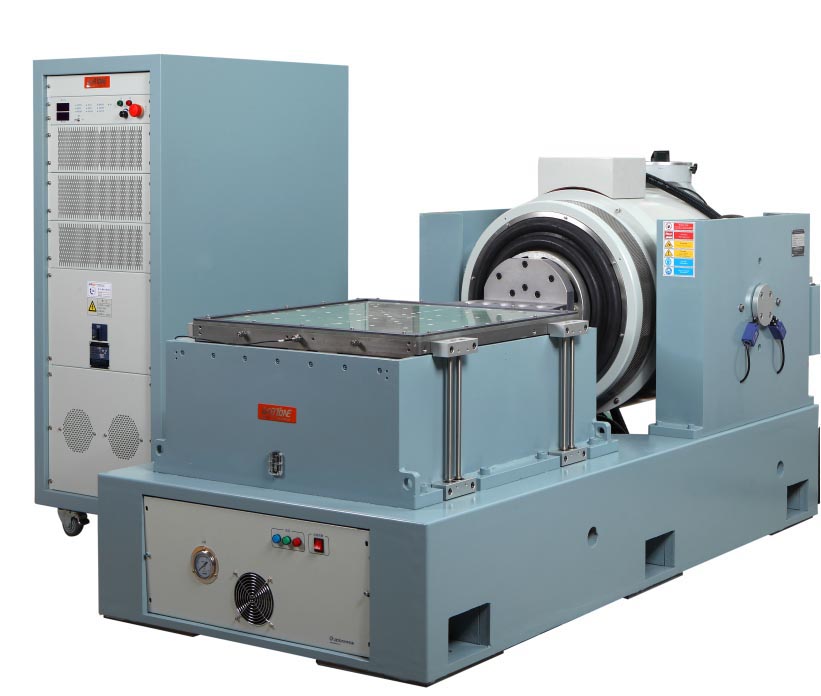

AY5000-50电磁式激振发生器参数 |
|
|
****正弦激振力 |
5000Kg.f peak |
|
****随机激振力 |
5000Kg.f r.ms |
|
****冲击激振力 |
10000Kg.f peak |
|
频率范围 |
1～2800 Hz |
|
****位移 |
51 mm p-p |
|
****速度 |
2m/s |
|
****加速度 |
100G(980 m/s2) |
|
一阶谐振频率： |
2300 Hz±5% |
|
****负载： |
1000 kg |
|
隔振频率： |
2.5 Hz |
|
动圈直径： |
Ф440 mm |
|
动圈重量： |
50kg |
|
漏磁 |
＜1mST(10gauss) |
|
容许偏心力矩 |
＞500N.m |
|
设备尺寸 |
1580mm×1180mm×1290mm（不含垂直扩展台） |
|
设备重量 |
4900 kg |
|
LA50K 数字式开关功率放大器 |
|
|
输出功率 |
50KVA |
|
输出电压： |
110Vrms |
|
输出电流： |
550Arms |
|
转换效率 |
＞90% |
|
信噪比： |
≥65dB |
|
功放尺寸 |
600mm×900mm×2040mm |
|
伺服保护系统 |
|
|
保护功能: |
温度、风压、过位移、过电压、过电流、输入欠压、外部故障、控制电源、逻辑故障、输入缺相等 |
|
数字振动控制器VCS-2 |
|
|
硬件配置： |
2个同步输入通道,1个输出通道 |
|
控制功能模块 |
正弦、随机、典型冲击、 |
|
控制电脑 |
原装品牌电脑配液晶显示器 |
|
软件 |
中/英文操作，可进行时域和频域分析，信号源、正弦扫频分析等。可自动生成WORD试验报告，信号与数据的显示、存储、设置测试参数和分析功能。 |
|
系统加速规LTE |
频率范围：1—12000Hz 灵敏度：50mv/g 温度范围：-24 - 250℃ |
|
VT60垂直扩展台面 |
|
|
材 质： |
铝合金，表面硬质处理 |
|
台面尺寸 |
600×600 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不锈钢螺套，经久耐磨 |
|
上限使用频率 |
2000 Hz |
|
重 量： |
约35Kg |
|
VT120垂直扩展台面 |
|
|
材 质： |
铝合金，表面硬质处理 |
|
台面尺寸 |
1200×1200 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不锈钢螺套，经久耐磨 |
|
上限使用频率 |
500 Hz |
|
重 量： |
约165Kg |
|
H120水平油膜滑台 |
|
|
材 质 |
铝合金，表面硬质处理 |
|
台面尺寸 |
1200×1200 mm |
|
固定孔位 |
M10矩形分布100mm*100mm不锈钢螺套，经久耐磨 |
|
上限使用频率 |
2000 Hz |
|
重 量 |
约232Kg 不含连接头/隔热板 |
|
BL-5000冷却风机 |
|
|
风机功率： |
15KW |
|
风机流量： |
1.2m3/s |
|
风机风压： |
6.5kpa |
|
电气要求： |
|
|
电源 |
AC3相380V/50Hz，，75 KVA |
|
压缩空气 |
0.6Mpa |
|
接地电阻 |
≤4Ω |
