一、应用范围

XD系列箱式高温炉是本公司为高校和科研院所打造的实验室设备之一，在使用过程中您足以看出它的与众不同和设计者的匠心独具，为了更好的使用该设备，希望您在开始操作本设备之前认真阅读随设备提供的操作使用手册，以免引起误操作造成设备损坏。

二、产品介绍

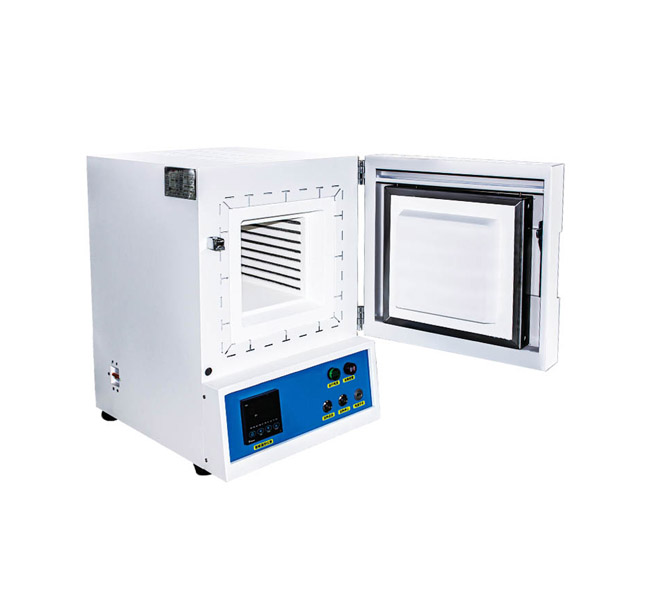

XD系列箱式高温烧结炉如图所示,集控制系统与炉膛为一体。炉衬使用真空成型高纯氧化铝聚轻材料，采用硅钼棒、硅碳棒或电阻丝为加热元件。试样在炉膛中加热，加热元件均匀地分布在炉膛两侧，有效的保证了温场的均匀性。测温采用性能稳定，长寿命有K， S，B型三种热电偶，以提高控温的****性。它是专为高等院校﹑科研院所及工矿企业对金属，非金属及其它化和物材料在气氛或真空状态下进行烧结﹑融化﹑分析而研制的专用设备。炉体的控制面板配有智能温度调节仪，控制电源开关、主加热工作/停止按钮，配有电源和报警指示灯，以便随时观察本系统的工作状态。

三、设备操作

1、线路连接完毕，检查线路是否正确；

2、开启空气开关；

3、按电源开关，看控温仪表的是否显示；

4、把物料放入炉膛内，用坩埚钳把物料放到正中间的位置；

5、关好门；

6、设置控温程序曲线；

7、按下绿色电源启动键，听见“嘭”的一声，主继电器吸合；

8、按住仪表上键2秒，SV显示“Run”，仪表运行自动控制状态；

四、仪表介绍

1、仪表具有的特点：（仪表操作的详细说明，请查看温控仪表说明书。）

A、自动PID控制，在低温、中温、高温精确控制；

B、仪表具有断偶保护功能，断偶后仪表自动停止运行；

C、仪表能够查看当前运行的程序段和该段的运行时间；

D、仪表具有自整定和过温保护功能；

E、仪表具有自动停机功能；

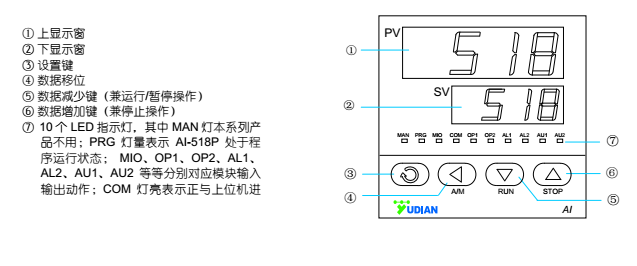

2、仪表面板功能介绍

五、仪表控温程序设定

控温程序的设定是用户对自身烧结材料工艺条件的选择，正确的设置控温程序是成功烧结材料的前提。

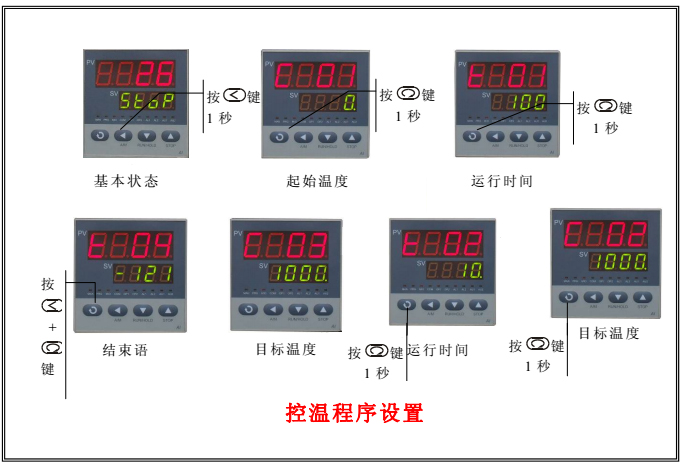

控温程序设置如下图示：

程序设置举例：

将上述数据依次输入，即完成程序曲线设置。

注意：运行曲线结束一定要设置结束语“t X －121” ！！！

在运行控制过程中可进行控温程序的修改，以后按修改后的控温程序曲线控制运行。 操作不熟练的客户不建议在运行控制过程中修改控温程序，有可能由于修改而导致温差过大，造成过流。如需要更改控温程序可先停止程序运行再修改控温程序。

六、使用注意事项、安全警告

1.使用注意事项：

1）炉子首次使用或长时间不用后，要在 120℃左右烘烤 1 小时，在 300℃左右烘烤 2小时后使用，以免造成炉膛开裂。炉温尽量不要超过额定温度，以免损坏加热元件及炉衬。禁止向炉膛内直接灌注各种液体及溶解金属，保持炉内的清洁。

2）冷炉使用时，由于炉膛是冷的，须大量吸热，所以低温段升温速率不易过快，各温度段的升温速率差别不易太大，设置升温速率时应充分考虑所烧结材料的物理化学性质，以免出现喷料现象，污染炉管。

3）降温时请设定程序降温，这样可以更好的延长炉膛寿命。设备在300度以上时，请不要直接关闭设备电源，以免出现安全问题。

4）本炉适用于下列工作条件：（1）环境温度在-10～75℃之间。（2）周围环境的相对湿度不超过 85%。（3）炉子周围没有导电尘埃，爆炸性气体及严重破坏金属和绝缘材料的腐蚀性气体。（4）没有明显的倾斜﹑振动和颠簸。

七、技术参数
