一、产品介绍

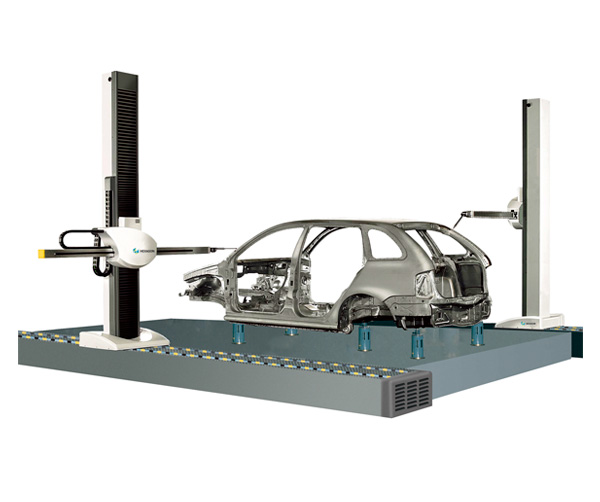

Toro悬臂式三坐标测量机属于通用型悬臂三坐标测量系统，其分为Performance和Avandage 两种机型，性能指标依次上升。测量机三轴均采用高精度双直线导轨，4滑块结构。另外，X向导轨长度可按照客户要求进行加长，并可提供4臂选项配置，供用户选择。
二、技术特点
1.采用计机辅助设计和有限元分析(FEA)技术，实现了机器结构的优化，使得TORO 具有轻质且坚固的机身、实用且功能强大，从而显著缩短安装和维护时间；
2.每个轴均采用高承载的电机和强健的齿轮齿条传动系统，确保传动平稳，以及无滑动的重复定位；
3.水平臂测量所特有的开敞式结构，为工件的上下料和装夹提供了足够的便利；
4.每个轴均采用高精度循环球式双直线导轨，能够在工业环境应用中确保机器的稳定性和功能的可靠性；
5.先进的几何误差图形和线性温度补偿系统，保证了车间环境中的测量精度；
6.Z 轴导轨采用风琴罩保护，避免了外界环境的污染；
7.可支持各种触发和非接触光学测头，为各种计量应用提供了优化的精度、效率和方法；
8.模块化设计技术，方便进行配置，从而将测量机的灵活性和可编程特性与测量工具的速度和简易操作功能相结合。
三、产品参数
|
型号 |
行程范围(mm) |
外型尺寸(mm)双臂 |
||
|
Advantage |
Performance |
|||
|
Toro |
40.16.21 |
4000×1600×2100 |
5160×8004×3377 |
4740×8004×3377 |
|
60.16.21 |
6000×1600×2100 |
7160×8004×3377 |
6740×8004×3377 |
|
|
70.16.21 |
7000×1600×2100 |
8160×8004×3377 |
7740×8004×3377 |
|
|
40.16.25 |
4000×1600×2500 |
5160×8004×3777 |
4740×8004×3777 |
|
|
60.16.25 |
6000×1600×2500 |
7160×8004×3777 |
6740×8004×3777 |
|
|
70.16.25 |
7000×1600×2500 |
8160×8004×3777 |
7740×8004×3777 |
|
|
40.16.30 |
4000×1600×3000 |
5160×8004×4277 |
|
|
|
60.16.30 |
6000×1600×3000 |
7160×8004×4277 |
|
|
|
70.16.30 |
7000×1600×3000 |
8160×8004×4277 |
|
|
E0：自16 μm起
