一、应用范围

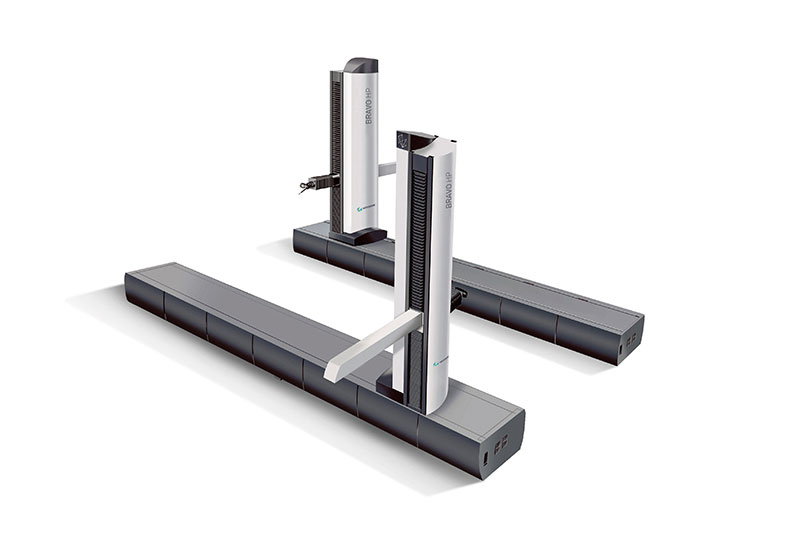

Bravo悬臂三坐标测量机属于高端型悬臂三坐标测量机，其分为Bravo C ,Bravo HD，Bravo HP三大系列，测量机精度依次上升，敞开的测量平台，良好的测量性能指标使Bravo成为汽车行业进行整车和钣金尺寸控制的重要帮手。而且Bravo HP可直接安装在装配现场或车身焊装线旁边，形成现场尺寸控制的最重要一环，用户可以根据自己需求选择不同的系列，不同的配置满足检测需求。
二、产品特点
1.动态性能高 开放的结构，长方向上提供了可行走外罩，便于进入测量空间，简化了工件的上下料操作、编程和自动的尺寸检测；
2.稳固的钢结构，使得在各种操作环境下尺寸测量的稳定性更强
3.采用循环滚珠轴承进行传动，不需要压缩空气
4.Z轴截面尺寸80 x 100 mm，预先进行了配置以便提供选项的抗碰撞保护
5.全覆盖外罩机械结构
6.多传感器温度补偿，测量温度范围可达到16 – 32 °C
7.可提供平齐地面的安装
8.可提供选项的非接触激光测头
9.连续空间运动模式，能够有效整合非接触激光扫描测头和HH-ACW-43MW无极旋转测座。
三、产品参数
|
型号 |
行程范围(mm) |
外型尺寸(mm)双臂 |
||
|
HD |
HP |
|||
|
Bravo |
40.16.21 |
4000×1600×2100 |
4997×8578×3594 |
4997×8578×3594 |
|
40.16.25 |
4000×1600×2500 |
4997×8578×3994 |
4997×8578×3994 |
|
|
40.16.30 |
4000×1600×3000 |
4997×8578×4494 |
4997×8578×4494 |
|
|
60.16.21 |
6000×1600×2100 |
6997×8578×3594 |
6997×8578×3594 |
|
|
60.16.25 |
6000×1600×2500 |
6997×8578×3994 |
6997×8578×3994 |
|
|
60.16.30 |
6000×1600×3000 |
6997×8578×4494 |
6997×8578×4494 |
|
|
70.16.21 |
7000×1600×2100 |
7997×8578×3594 |
7997×8578×3594 |
|
|
70.16.25 |
7000×1600×2500 |
7997×8578×3994 |
7997×8578×3994 |
|
|
70.16.30 |
7000×1600×3000 |
7997×8578×4494 |
7997×8578×4494 |
|
|
90.16.21 |
9000×1600×2100 |
9997×8578×3594 |
9997×8578×3594 |
|
|
90.16.25 |
9000×1600×2500 |
9997×8578×3994 |
9997×8578×3994 |
|
|
90.16.30 |
9000×1600×3000 |
9997×8578×4494 |
9997×8578×4494 |
|
E0：自14 μm起
