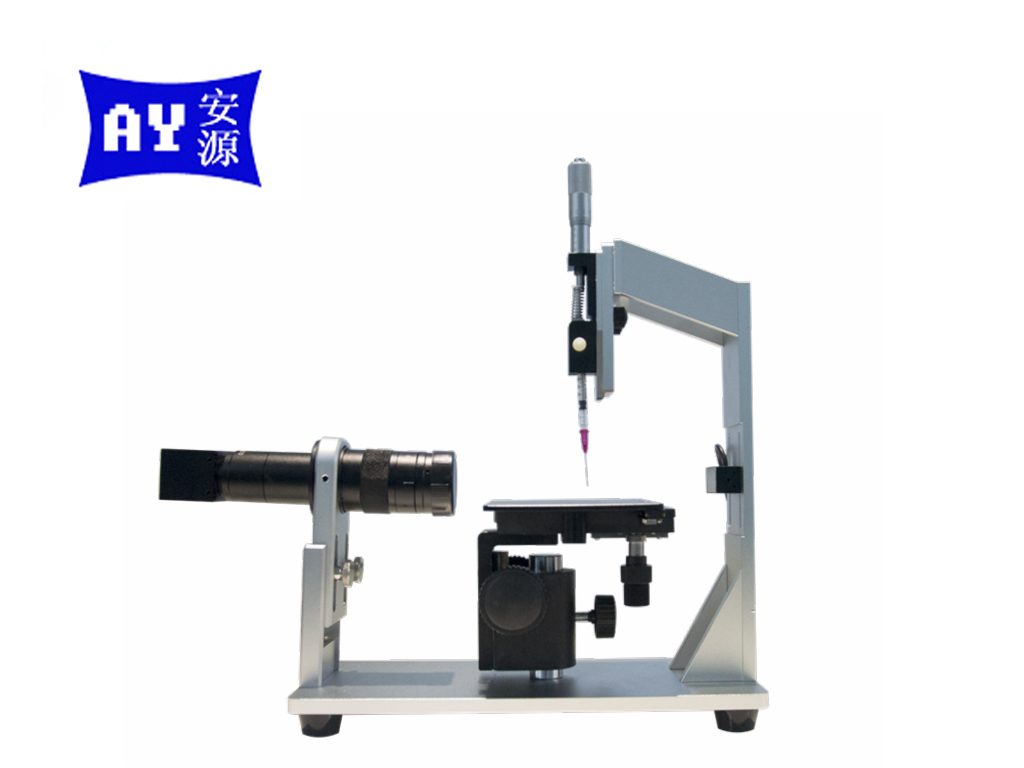

接触角测量仪SDC-80

技术参数、接触角测量仪SDC-80仪器应用领域

TFT-LCD面板行业，玻璃面板洁净度与薄膜质量测量；TFT打印电路、彩色滤光片。ITD导体胶卷等前涂层质量测量

印刷、塑胶行业；表面清洁与附着质量测量；油墨附着度测里；胶水胶体性质相容性测量；染料的紧扣度

半导体产业：品圆的洁净度测量：HMDS的处理控制：CMP的研究测里、光阻与显影剂的研究

化学材料研究：防水与亲水性能材料研究探讨：表面活性与清沽剂的张力、湿性；盐性增强与附着表而能测量

IC封装；基质表面洁净度；原子合成氧化识别；IGA焊接表面；环氧化物的附着度测量

二、仪器介绍

本公司仪器采用现代化工艺制造，仪器采用CCD微字摄像机，配倍高分辨率交焦式品微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。实现做量进样及上下、左右精密移动；同时还设计了伸缩杆结构工作台能话应在不同用户材料厚度加大的场合，仪器框架可以根据式样的大小话量调节。扩大了仪器的使用范围，软件描配像正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控、该仪器设计美观大方、操作简单、符合用户所需。适用于多个行业测定接触角的用户。

三、提升品管的要求，

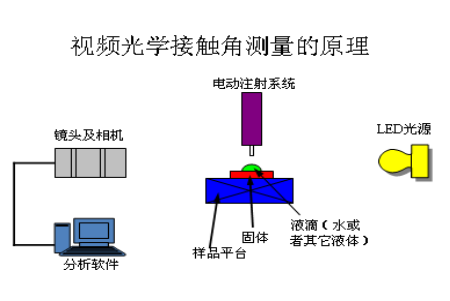

光学接触角测量仪；是一种简单、快速、灵镜的方法测量固体表面的润湿性。且可间接测量固体表面能与液体表面张力。

四、产品特点

可调单波长工业级LED光源：图像更加清晰：使用考命可达50000H

采用高性能日本原装进口机芯。确保成像效果

采用USB2.0标准接口，数据传输速度快，兼容性高

高强度航空铝合金结构，模块化设计理念，可配置各种常用测量附件

提供德国进口的接触角测量校准样品，确保测量结果(选配)

专业的接触角自分析方法，适合多种材料接触角测量

计算方法，能够自动识别基准线及轮席线

高速全自动操作测量，且直观读取数据结果

表面接触角分析模块，更简捷的操作，更准确的结果

视频快速测试数据，可连续性进测试接触角形态变化

多种数据导出功能，测量数据一键导出实验报告

五、仪器参数

接触角测量范国：0-180°

接触角测量精度：+0.1

高精度滴液系统：微分头+蓝芯注射器；滴液精度0.5H1

按触角高精密位器校准片；德国原装进口接触角角度校准标准片3°5°8°90°120° 115°

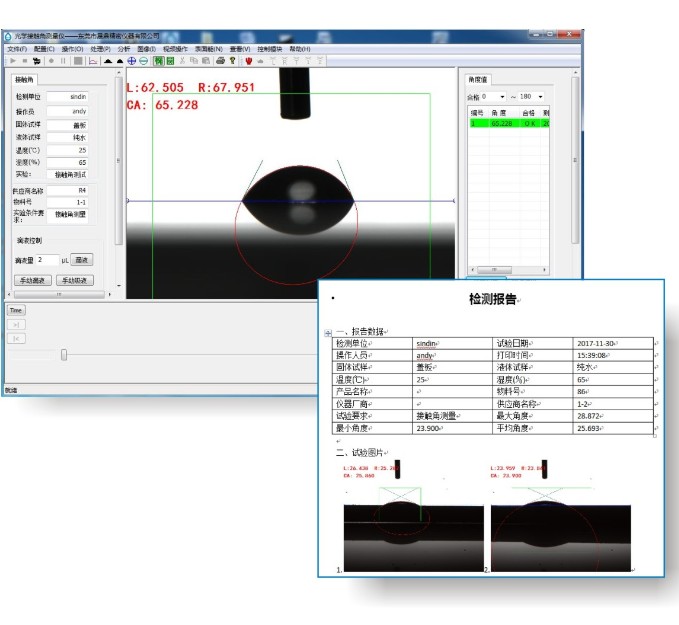

六、接触角澜量方法，软件概述

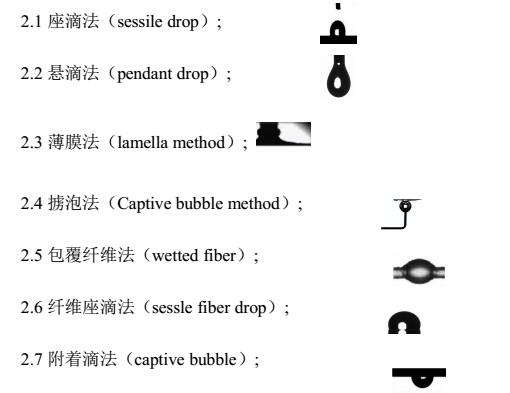

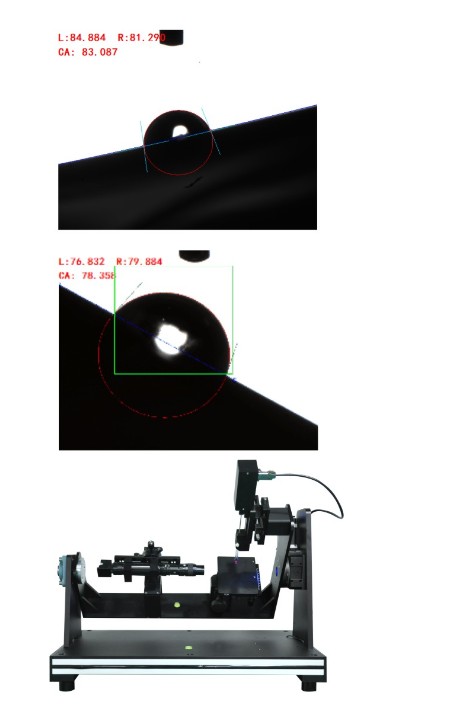

接触角多元化分析方式：全自动拟合法，半自动拟合法，手动水平测量，手动斜面测量，宽高测量法

多元化软件计算方法：圆环报合法(40度以下)；桶圆报合法(40-120度)；Young-Lapalacer报合法(120度以上)

表面自由能计算：Fowks法，0NK法。Z.smanF1et法，OS法(软件中预装部分液体数据库，可自行建立液体性能参数)·····选配

一键式软件照里操作，【按空格键】一打开摄像头；【按2键】一个自动测量高速拍照方式；单张/连续/录像；录像任意电影单张导出；录像视模可自动快速测量

细致化数据库管理：导出Bscel表格数据word图片数据；更直观不限数据的图文并茂数据报告

七、硬件概述

主机外形尺寸：380mm(宽)*550m(长)*450mm(高)

主机净重：11KG

工作台面尺寸：120mm*150mm

工作台移动：上下100mm*左右100MM

****祥品台尺寸：10寸

进样器移动：上下100mm;左右100mm

工业镜头移动；前后180mm(微调3mm)

工业镜头：0.7X*-4.5X高清连续变倍显微镜CCD；原装进口工业缓芯片；25帧/秒

镜头角度：平视

光源：可谓单波长工业级LED光源；使用寿命五万小时

电源及功率：220V/60HZ
