一、概述(Summary)

接触角(Contactangle)是指在气、液、固三相交点处所作的气一液界面的切线，此切

线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法

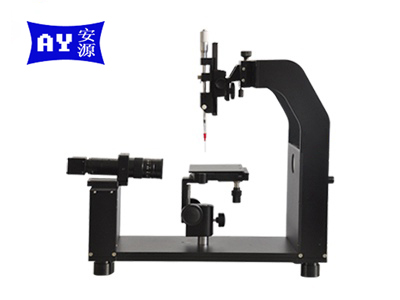

SDC-100S接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面

接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、测试功能较全面、可满

足各种常规测量需要

二、应用(Application)

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研

究、化学化工、半导体制造、涂料油、电子电路、纺织纤维、医疗生物等领域，接触角测

量已经成为了一项评估表面性能的重要仪器。

(部分测试功能需要选购专门附件完成)

1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角;

2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量:

3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析;

4.各种特殊材料的按触角测量，如粉末、弯曲曲面、超疏水/超亲水样品:

5.附着滴法测试材料浸没在液体中的接触角测试:

6.悬滴法测量各种液体表界面张力及其极性、色散分量;

7.计算固体表面自由能(Surface free energy)，及其极性色散分量分析:

8，分析液体在固体表面的粘附功(Adhersion)，评估固体表面均匀性、清沽度等。

三、设备原理(Principle)

按触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长;

注射单元采用高精度注射泵进液，由软件定量定速控制，滴液稳定:

样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制:

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进

口配置，0.7-4.5倍放大可调，成像无畸形失真;分析软件功能强大，具备一键式全自动拟

合能力，拟合方法，满足各 液滴形态的拟合;

四、技术规格(Specifications)

五、产品特点(Product features)

1.主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，接触角设备的设计精华与配置，保证仪器具有极强的稳定性;

2.采用工业级密集可调LED冷光源系统(寿命25000H以上)，保证成像更清晰，同时避免额

外热度所导致的小液滴摔发;

3.采用高性能日本原装进口工业机芯，工业级远心变焦变倍镜头，基本可达到图像无失情况，确保成像效果;

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强，

5.提供德国进口的接触角测量校准样，确保仪器测试的****性，角度校准标准片

3°5°8°:60°90°120°:115°(选配):

6.采系统设计灵活，适用干绝大部分测量环境，简单应付多种复杂的样品表面测量:

7.接触角分析方法，满足多种类液滴成像的拟合，其中包括微分椭圆与微分圆特殊液体

成像拟合方法;

8.计算方法，软件已实现全自动拟合，避免人为操作造成的误差;

9.具备双边接触角测量快速拟合功能，分析液体与固体的表面润湿性能、分析表面的实际润湿情况;

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批

量拟合;

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告:

12.具备多种可选配功能件，我司研发团队可满足客户提出来的定制测最要求
