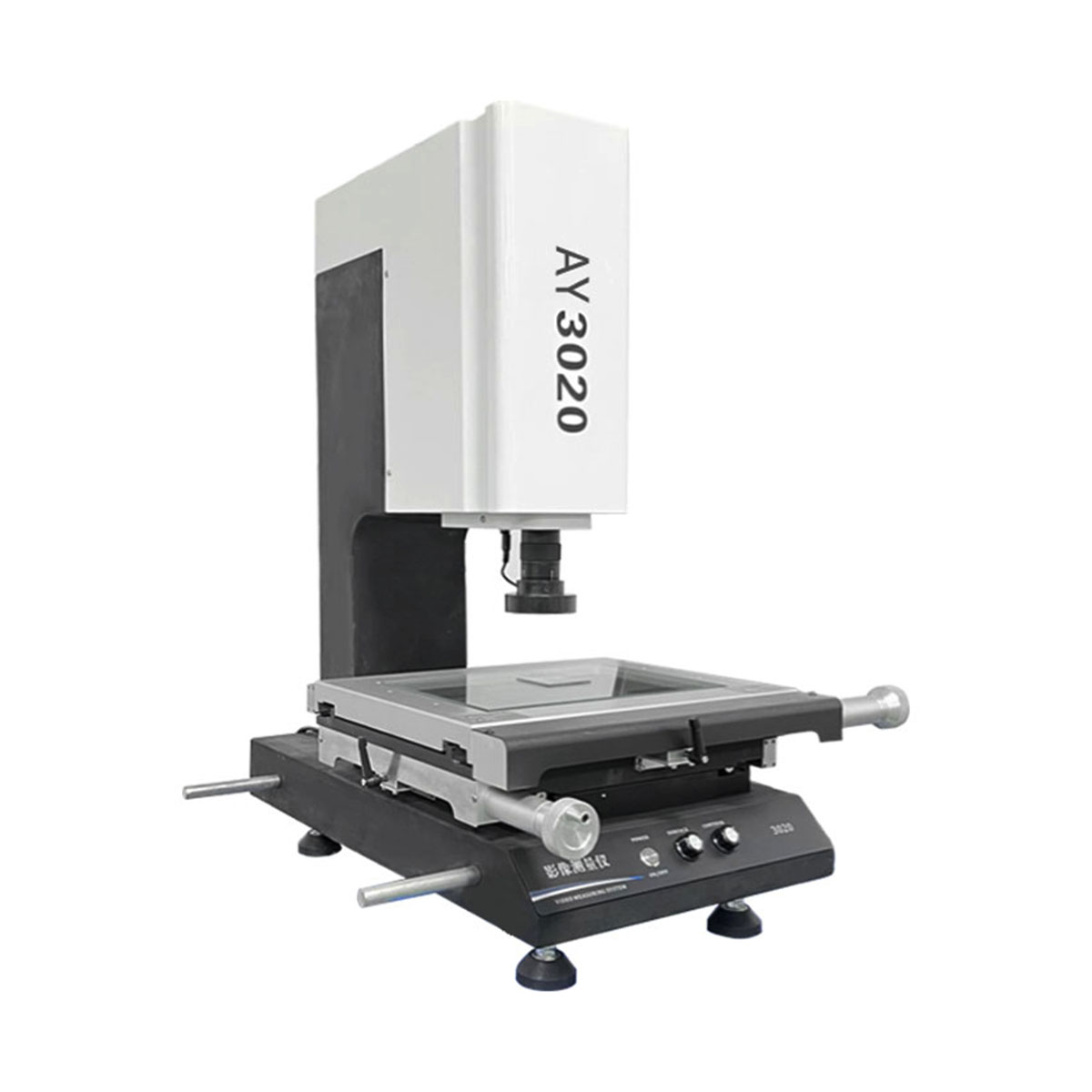

Products尺寸、轮廓、形状测量 二次元测量仪
一、应用范围
手动二次元影像仪适合对冲压件、塑料件、薄膜件、易变形、易损坏以及尺寸小的工件进行非接触式测量，比如橡胶、塑料、五金、机械、钟表、轻工等行业的工件测量。
二、产品特点
1、仪器采用00级“济南青”大理石底座、立柱，稳定性好，结构刚性强,耐腐蚀。
2、双层高精度全“航空铝”移动工作台，表面硬氧处理，机器不生锈。
3、一体式机台支架，使操作更加方便，符合人体工学。
4、连续变倍镜头，高分辨率彩色CCD；放大倍数：约30-225倍（光学放大倍率为0.7-4.5倍。
5、LED冷光源（表面光和轮廓光）避免被测工受热变形。
6、X,Y独立运动,减少机械误差,保证X、Y水平运动精度。
三、技术参数
|
3020光学影像座标测量仪产品配置 |
|||
|
品名 |
规格/品牌 |
单位 |
数量 |
|
仪器机身 |
采用大理石底座、立柱，工作台高精度航空铝 |
台 |
1 |
|
CCD |
高分辨率彩色CCD1/3”54万像素 |
个 |
1 |
|
镜头 |
镜头0.7-4.5连续变倍 |
个 |
1 |
|
光栅尺 |
高精度光栅尺，分辩率0.001MM |
条 |
2 |
|
传动 |
台湾光杆 |
条 |
3 |
|
测量软件 |
VMM2.2C(全功能版) |
套 |
1 |
|
导轨 |
台湾上银直线导轨 |
组 |
3 |
|
软件加密狗 |
CD定制 |
个 |
1 |
|
光正片 |
CD定制 |
块 |
1 |
|
视频采集卡 |
10MOONS SDK-2000 |
块 |
1 |
|
数据采集卡 |
DC-3000 |
个 |
1 |
|
|
3020光学影像座标测量仪规格及参数 |
|
|
工作台 |
仪器型号 |
VMS-3020 |
|
大理石台尺寸 |
500*350 |
|
|
玻璃台尺寸（MM） |
350*250 |
|
|
运动行程（MM) |
X:300MMY:200MM |
|
|
调焦行程(MM) |
(Z轴)150MM |
|
|
|
测量与瞄准系 |
台湾高分辨率摄像机(CCD)1/3”彩**CD测量与瞄准系统 |
|
变焦物镜倍率0.7-4.5X 工作距离:90MM |
||
|
视频放大倍率30-225X显示分0.0005MM |
||
|
专业3D手动测量软件 |
||
|
线性精度 |
X.Y (3+L/200)UM. (L为被测长度单位：MM) |
|
|
分辨率 |
X.Y＜(3+L/200)UM.(L为被测长度单位：MM) |
|
|
重复精度 |
0.001MM |
|
|
光源 |
上(表面)、下(透射)光源均用可调节亮度 |
|
|
外形尺寸(MM）(长×宽 ×高) |
850*600*900 |
|
|
仪器重量(KG) |
190KG |
|
|
玻璃台承重 |
20KG |
|
|
|
仪器电源 |
220V（AC)50HZ |
|
|
工作环境 |
室温20℃±5℃，湿度低于60%振动室温<2℃20低于15HZ 湿度 30% /HR低于15HZ |
|
|
售后 |
提供12月保修期，终身维护。 |
四、测量部件
|
电路板 |
触控芯片 |
硅胶齿轮 |
机器人零件
|
|
LED板 |
端子插头 |
电子元件 |
电感器 |
