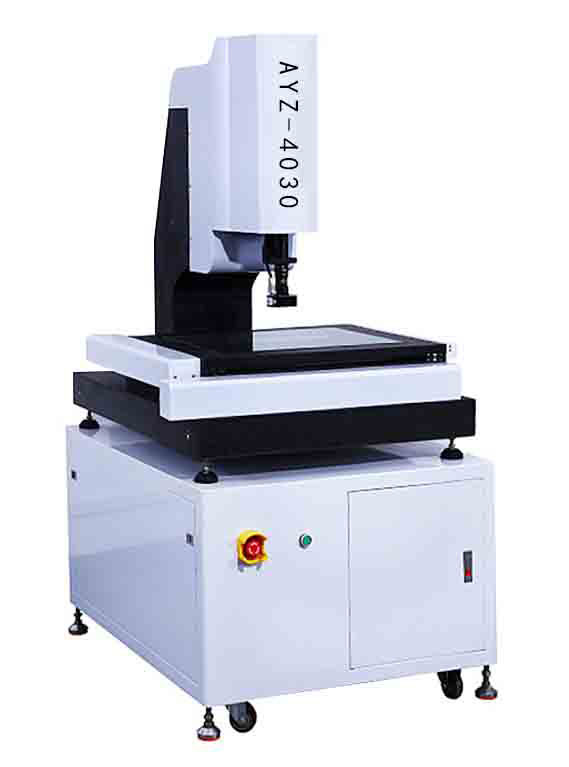

Products尺寸、轮廓、形状测量 二次元测量仪
主要特征
一、精密机械、主要特点
1.大理石底座、立柱保证具有极高的稳定性。
2.精密V型导轨和研磨级滚珠螺杆，配高性能伺服马达全闭环控制，高稳定性、高精度、速度快。
3.高分辨率900线彩色摄像机,保证拥有高品质的测量画面。
4.自动对焦，连续变倍镜头，自动变倍镜头（选配）,改变倍率不需重选取比例尺。
5.高精密光学尺0.001mm。
二、电控系统、主要特点：
1.用S曲线运动控制，实现快速、准确、稳定定位性能。
2.实时监控影像仪机台位置和镜头状态，通过理论位置和放大倍。
3.率获取****工件三轴坐标值，实时输出专业测量数据。
4.驱动和运动控制相结合，实现影像仪高精度、高速度、多种感应方试和集成化。
5.CNC自动机专用控制系统，满足各种机型所需。
型号规格
|
型号 |
AYZ 3020 |
AYZ 4030 |
AYZ 5040 |
|
行程（mm） |
300*200*200 |
400*300*200 |
500 *400*200 |
|
外型尺寸(mm) |
625*777*1080 |
725*877*1180 |
825*1077*1280 |
|
工作台大小(MM) |
460*360 |
560*460 |
660*560 |
|
重量(kg) |
280 kg |
350 kg |
420 kg |
|
承重(kg) |
20 kg |
20 kg |
20 kg |
|
Z轴升降距离 |
200MM |
||
|
工作距离 |
90 mm |
||
|
测量 精度 UM |
XY（2.5 + L / 200）um |
||
|
光栅尺分辨率 |
1um 解析度 |
||
|
CCD分辩率 |
工业级：900线高清、彩色SONY1/3CCD |
||
|
变焦物镜倍率： |
0.7-4.5X |
||
|
总放大倍率 |
30-225倍 |
||
|
物方视场 |
7-1.1MM |
||
|
光源 |
表面光、轮廓光：白色LED，亮度连续可调 |
||
|
电源 |
220 V ± 10% ，50 Hz用电设备要求接地可靠：接地电阻小于4欧姆 |
||
|
工作环境 |
温度20℃±5℃ 温度变化﹤2℃/hr湿度30-80% 振动﹤0.002g 低于15Hz |
||
测量部件
|
电路板 |
触控芯片 |
硅胶齿轮 |
机器人零件
|
|
LED板 |
端子插头 |
电子元件 |
电感器 |
