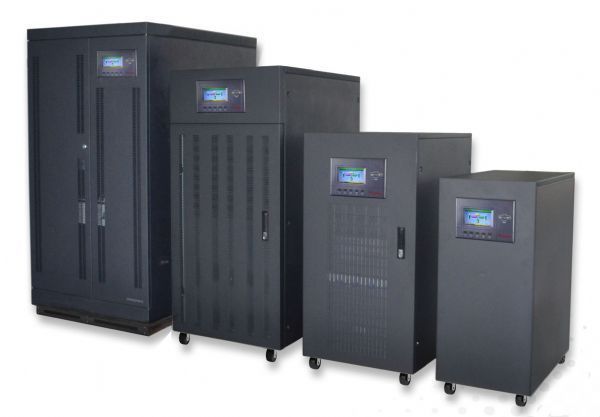

不间断电源 - N+X工频在线式CP系列10-400KVA 详细说明

工频在线式UPS

CP系列UPS具有可靠性、抗干扰性、能防雷击、抗高浪涌，过载能力强等特性，额定容量从10～400KVA，该系列产品既可以并机、热备份使用也可以单机使用，广泛适用于银行、证券等机构的数据中心，通信、交通电力、工业自动化等行业。

CP系列数字化UPS特点：

标配双路输入（逆变、旁路），提供多重电力保障；

双变换真在线式设计，采用数字化技术UPS具有的保护功能和可靠性；

1、逆变器采用DSP、MCU和DDC实时处理的全数字矢量控制技术，精确掌控机器各项参数并对其进行控制。

2、IGBT高频脉宽调制技术（PWM）相结合，降低系统噪音及电力损失，确保客户能在各种工作负荷状态下获得电压输出。

3、双转换，纯在线式正弦波输出，无论在市电模式或者电池模式，均可输出低失真度的纯净正弦波电源，为用户的负载设备提供更佳的电源保障。

4、输出带隔离变压器，保证负载和公用电网全隔离。装有隔离变压器的机器，负载中不会出现直流成份，能有效的保护计算机，网络和通讯设备的开关电源不为直流电流损坏，同时，对于非线性负载，也可表现出优良的动态性能，提高了机器的带载能力，且负载兼容性好。

5、自动频率/相位同步功能，避免输入跳频对设备的影响。

6、保护功能，具有交流输入过压、欠压保护，输出过压欠压保护，输出过载短路保护，电池欠压预警保护，机内过温保护，从而极大的保证了系统运行的稳定性和可靠性。

7、使用大功率IGBT器件使逆变器具有很强过载能力及抗冲击能力，同时增强了对电网的适应能力。

8、智能调速风扇，低噪节能。

9、LCD中英文液晶操作界面，管理更方便。

10、并机可共用电池组，节约投资成本。

灵活的并机技术适用于不同负载的系统单机、1+1并机、N+1并机运行；

使并机中的各台UPS处于相对独立的工作状态，智能、快速、准确地将并机系统中的各台UPS同步跟踪调到更佳(相位差<0。50)，动态实施地调节负载的有功和无功，实现精密的负载均分，并在UPS的逆变器发生故障时，将有故障的UPS自动准确、可靠地从并机系统中脱机，确保并机系统持续向负载提供高质量的交流电力电源，并机系统UPS的环流几乎为零，电流不均衡度小于2%。

多机并机系统:允许用户在关键应用处实现多达八台UPS的并联运行，监控和高度DSP数字化控制技术使并机系统和单机一样简单，所有UPS都是对等的，不存在主从关系，是真正的平等。如果你购买了一台此类UPS单机，在需要扩容或提高可靠度时，可以轻松地扩展为“1＋1”双机并联，也可继续扩展到N＋X多机冗余系统。

智能化电池管理模式；

智能化电池管理功能，直流启动功能，自动重启功能（电池保护关机，再入市电情况下），三段式自动充电功能，定期自动进行电池自检，自动调整放电保护电压，有效防止电池过放电，选配电池巡检仪，可诊断每只电池的状况并精确预测电池的后备时间。

系统经过严格的短路测试及2KVA高压绝缘测试；

数字控制技术，使整机控制精确、快速、可靠、稳定；

强大的智能监控功能，可提供RS232，RS485，干接点及并机接口；

UPS供电环境监控系统，开发了智能单机及网络一体化实时监控管理软件，为用户提供了专业、实用、安全可靠的电源监控方案，使智能网络快速、可靠地管理UPS系统。UPS集中监控管理软件可在多范围内对UPS实施监控，融合了UPS设备与电脑间的点对点，点对多、多对点、多对多的全功能网络拓朴结构，形成了庞大的智能UPS电源网络监控管理系统。

实时监控软件特点：

1、面向单用户的实时监控；

2、面向大规模广域网集中管理的实时监控。

可选十二脉冲使输入功率因数有效校正、抑制了UPS对电网造成的污染；

灵活的组网方案；

提供RS232、RS485、干接点、SNMP卡、Modem等多种通信接口，满足TCP/IP协议，适应LAN、WAN和INTERNET网络监控。

1、RS232串行通信接口一对一连接，通过通讯电缆直接与电脑的RS232通信口连接，实现了电脑与UPS设备间近距离（＜100M）的数据双向交换、远程监控、智能化管理。

2、RS485采用平衡电路改进接口RS485串行通信标准，双工通讯方式，一对一联接。需要专用RS485/RS232接口转换器，连接到电脑的RS232的通信接口上，通过一根电缆与电脑连接起来，支持较高速度和距离（＜1200mm）的数据传输。

3、SNMP网卡采用流行的以太网技术，TCP/IP网络协议，双工通讯方式，多对多连接。UPS内置或外置专用的SNMP网卡与电脑配置的网卡对接，实现＜100m的智能****；也可接到局域网中，实现多台电脑对一台（或多台）UPS实施网络化****。

4、UPS内置Modem可电话拨号通过电话线向当地市话网，呼叫电话机****、****，提示UPS异常状态；转旁路、停机、电池低压、过载等。

5、UPS干接点报警信号通过接点闭合进行远距离告警，接通远方的指示灯、电铃、继电器类执行单元，提示无市电、电池低压、机器故障等。

标配ECO功能,可选EPO功能。

技术规格

（一）整流器输入参数

型号(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
标称容量（KW）	8	16	24	32	48	64	90	108	144	180	225	270	360
单相输入****电流(A)	19	38	57	76	114	152	190	228	304	379	475	570	760
工作方式及原理	在线式供电，静态旁路开关（无间断切换），双重转换技术，输出电源完全隔离
输入功率因素	0.8/0.95(选用12脉冲)/0.99(选用12脉冲+有源滤波器)
相数	三相+N+G
标称电压	208~478VA
标称频率	40~70Hz
电压谐波失真	<3%
软启动	0~100% 5 sec

（二）电池

型号(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
****放电电流（A）	28	56	85	113	169	225	282	338	410	546	568	682	909
单组电池数量	12V类型32节或2V类型192节
标称电池电压	384VDC（336V－384V可设）
浮充电压	432VDC
充电电流	6~50A（可调）

（三）逆变器

型号(KVA)	10	20	30	40		60	80		100	120	160	200		250	300	400
额定功率（KW）	8	16	24	32		48	64		80	96	144	180		225	270	360
相数	三相+N+G
标称电压	3/1：220VAC±1%；3/3：380VAC±1%
标称频率	50HZ ±0.5％，60HZ±0.5%（电池供电）
功率因素	0.8/0.9（定制）
频率稳定度：不同步时	<±0.5%
频率稳定度：同步时	<±2%
波峰因数	3：1
输出波形	正弦波
总谐波失真	<3%
动态负载电压瞬变	<±4%
瞬间恢复时间	<10ms
平衡负载电压	<±1%;<±5%（不平衡负载电压）
过载能力	125%15min，150%1min，＞150%300ms
逆变器效率,负载100%	逆变模式				ECO模式			逆变模式					ECO模式
	≥93%				≥98%			≥96%					≥98%

（四）旁路

型号(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
相数	三相+N+G
标称电压	380VAC±15%
标称频率	50HZ±5%；60HZ±5%
转换时间	0ms

（五）系统

型号(KVA)	10	20	30	40	60	80	100	120	160		200	250		300	400
显示面板	LCD+LED（中英文）
监控功能	输入输出电压、频频；负载、电池容量百分比；故障信息等
计算机通讯接口	RS232，RS485，干接点，智能插槽，温度补偿
运行温度	0~40℃
相对湿度(无凝结)	0%~90%
运行高度(****)	<1000米 (每增加100米功率下降1%，****4000米)
冷却方式	强制通风
噪声db	48~65									53~68
MTBF	30万小时
防护等级	IP20
箱体颜色	白色或黑色
输入电缆	底部/背部
易维护	前面/上面/侧面
外形尺寸（宽×深×高）mm	420×800×900				660×800×1550				1200×860×1680				2000×1200×1900
参考重量（KG）	160	190	210	270	400	450	650	730	1200		1350	2600		2850	3100
输入装置	接线端子排
输出装置	接线端子排

系统选件:

EPO功能

12脉冲及输入有源滤波器

智能远程管理卡或手机管理卡

输入及旁路隔离变压器

电池巡检仪

温度补偿器

并机功能

......

★产品外观及尺寸、重量变化，请以实物为准，恕不另行通知。
