Products三维扫描仪、3D打印机 天远蓝光 3D扫描仪
一、应用领域：精密五金、注塑塑料、集成电路、医疗器械、3C电子、汽车、航空航天、船舶、机械制造、模具制造、飞机制造业、铸造行业、玩具制造业、制鞋业、电动车、等行业
二、产品介绍：

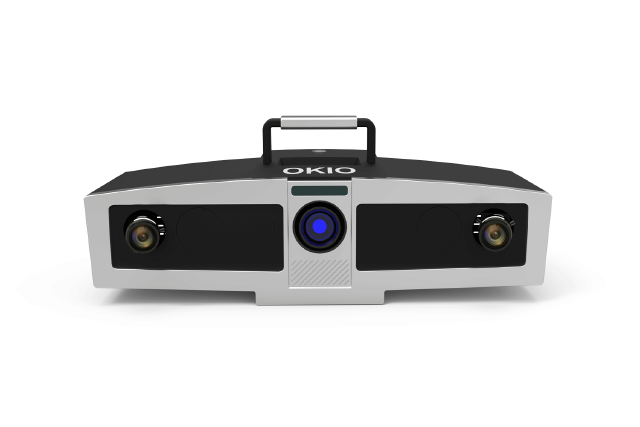

OKIO 5M工业级三维扫描仪，采用500万像素进口工业相机，扫描精度高达0.005mm；配合先进的蓝光光栅扫描技术，有利于避免受外界光线条件的影响，使得****测量工作变得更加轻松，三维扫描仪可扫描出产品的外形三维数据进行比对分析。用拍照式的三维扫描仪对物体进行扫描，将扫描得到的三维点云模型与原始CAD模型进行全尺寸检测对比，分析最终产品与原始设计之间的差异，可简便、快速、精确地检测复杂形状的形位误差，提高产品质量。
三、产品特点
500万像素高分辨率工业相机；
****精度到达5μm；
支持多达1亿顶点数据量；
超高速扫描，单幅扫描时间小于1.5秒；
高分辨率蓝光光栅机；
全新碳纤维结构设计；
实时显示网格化模型；
系统自带对齐及检测模块；
可支持高速无线蓝牙光笔
四、技术参数
|
OKIO-5M |
|||
|
产品型号 |
OKIO-5M-400 |
OKIO-5M-200 |
OKIO-5M-100 |
|
测量范围 |
400mm x 300mm |
200mm x 150mm |
100mm x 75mm |
|
测量精度 |
0.015mm |
0.01mm |
0.005mm |
|
平均点距 |
0.16mm |
0.08mm |
0.04mm |
|
基准工作距 |
670 mm |
420 mm |
310 mm |
|
传感器 |
2 × 500万像素 |
||
|
光源类型 |
蓝光LED |
||
|
扫描速度 |
≤1.5 s |
||
|
扫描方式 |
非接触拍照式 |
||
|
拼接方式 |
系统整合“一键式”全自动标志点拼接模块 |
||
|
精度控制方式 |
内置GREC全局误差控制模块；支持三维摄影测量系统（照相定位） |
||
|
数据输出格式 |
导出结果为.asc、.stl等格式，数据输出接口广泛，测量结果可与 CATIA、Geomagic 、Imageware、EINSENSE Q等主流三维软件进行数据交互 |
||
|
工作温度 |
0°C ~ 40°C |
||
|
工作湿度 |
10% RH ~ 90% RH |
||
|
测头重量 |
5.3 kg |
||
|
外形尺寸 |
460 mm x 350 mm x 180 mm |
||
|
电脑配置要求 |
操作系统：win7/win10 64位； CPU：Intel 酷睿 i7 3770及以上； 显卡：NVIDIA GeForce GT 670 及以上； 内存：32G DDR3 1600及以上 |
||
