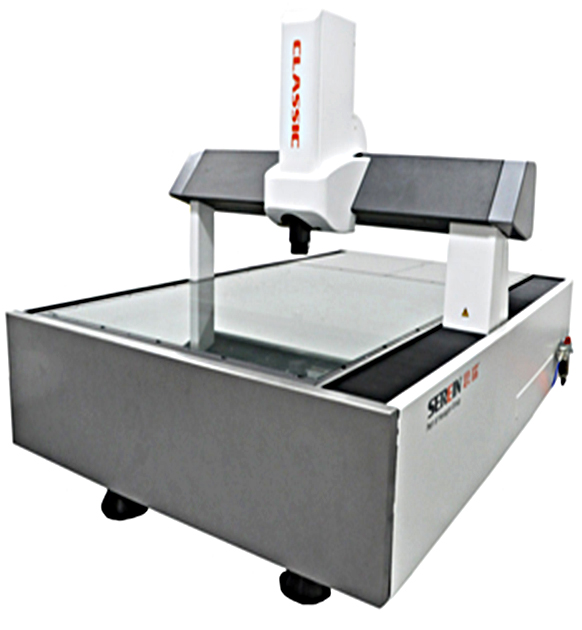

Products尺寸、轮廓、形状测量 二次元测量仪
主要特征：
• 专利的三角横梁技术，保证机器刚性质量比，精度更稳定；
• 德国HEIDENHAIN工业级四轴CNC控制系统，伺服闭环控制，自动测量功能；
• 激光干涉仪校准，空间面补偿，保证机器全方位测量的精度；
• 移动桥式结构，高精度花岗石底座，保证机器的长期稳定性；
• 进口精度开放式光栅系统，分辨率0.4μm；专利的预载荷空气轴承，气浮导轨技术的应用，同时采用研磨级丝杠传动，快速，灵敏可靠，定位准确，运动精度高；
• 照明系统：在面对某些特殊被测量物时，可利用不同的光线效果以凸显被测物的特性以更****的抓取尺寸并达到重复精度的上光源准确测量功能；
• 分辨率彩色CCD，清晰度影像效果，品质的画面；
• 美国NAVITAR自动精度自动变倍镜头；
• 摇杆操控CNC功能：自动对焦，自动量测，自动寻边，自动灯光调整，自动倍率切换，保证测量效率；
• 采用PC-DMIS VISION ，核心算法经过国际权威机构PTB认证。
规格型号及技术指标
SVMDCC系列大行程影像测量机
|
型号 |
50.60 |
60.80 |
80.10 |
|
主机材质 |
花岗石 |
花岗石 |
花岗石 |
|
行程 |
500*600*250 |
600*800*250 |
800*1000*250 |
|
外型尺寸(MM) |
1110*1480*1750 |
1210*1580*1750 |
800*1000*250 |
|
工作台大小(MM) |
601*1133 |
701*1133 |
901*1533 |
|
机台重量（KG） |
800 |
900 |
1100 |
|
工作承重（KG |
30 |
30 |
35 |
|
控制方式 |
CNC |
||
|
光源 |
轮廓光 表面光 |
LED冷光源，亮度连续可调 LED冷光源，亮度连续可调 |
|
|
光学系统 |
精度进口自动变倍镜头，放大倍率摄像机 |
||
|
摄像机 |
分辨率工业级彩色CCD摄像机 |
||
|
选配功能 |
CAD模块/同轴光/测头/激光 |
||
|
工作距离 |
90MM |
||
|
电源： |
220V±105，50HZ(用电设备要求接地可靠：接地电阻小于4欧姆) |
||
|
工作环境 |
0℃±2℃，温度变化<2'C/HR，湿度45~75%，震动<0.0026，低于15H7 |
||
测量部件
|
电路板 |
触控芯片 |
硅胶齿轮 |
机器人零件
|
|
LED板 |
端子插头 |
电子元件 |
电感器 |
由于产品性能的不断改进，保留在未通知情况下进行产品技术参数更改的权利 图片仅供参考，以实物为准
