Products尺寸、轮廓、形状测量 一键式测量仪
产品介绍

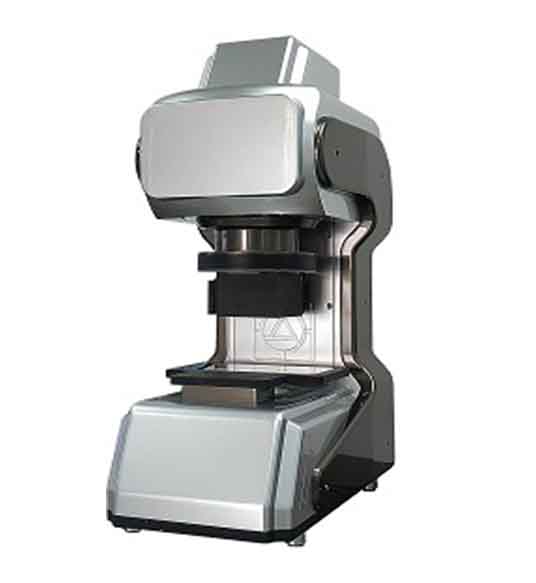

一键式快速测量仪是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。尤其可以满足工业生产对高性能测量产品的要求。
测量仪配有双倍率镜头，100mm和30mm以内的产品均可用这款机型测量可以随意切换相机，提供货测量之便利。
该测量机的精度可以达到微米，令人感到惊奇的是操作非常简单，即使操作者并不熟悉测量操作。该测量机所使用的测量软件具有用户友好的界面操作方式，操作者在使用它几个小时后就可以测量复杂的工件。
适用范围：适用于五金件、塑胶件、精密小型工件、弹簧、弹片、冲压件、钟表、电机转子、轴类零件等产品的快速测量
主要特征
1.自动图像配准功能，无需定位工件，无需夹具，产品随便摆放，实现自动识别测量；可同时识别多个测量工件并进行测量，输出结果；
2.图像传感器采用进口高清500万像素CCD，与之搭配的Gige千兆以太网卡（传输率：1G/S）使得成像清晰、画质细腻；
3.采用进口双侧远心镜头，搭配平行远心透射光（透射系统）、可程控环形无影落射灯（落射系统）、同轴落射光及低角度无影落射光（选配光源），保证所需测量之产品成像的真实性，稳定性及观察性，使得测量数据非常接近真实值，且重复测量数据也非常平稳，让操作者不会因为数据差异较大而对测量之结果产生怀疑。
4.仪器控制器可直接与软件搭配，从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单，操作得心应手。
5.整机内部骨架及工作台采用航空铝型材，保证仪器的稳定性；外罩采用ABS吸塑胶壳，天然无毒，整洁美观。
软件介绍
|
编程 |
把自动测量做出的图形进行保存、新建、运行、暂停、停止等功能 |
|
自动测量功能 |
自动寻边测量、框选测量、筛选毛边自动寻边快速测量点、线、圆、弧等;有较强的分析能力，对重叠的边、圆能准确测量 |
|
组合元素测量 |
对点、线、圆进行组合测量，可计算测圆心距、圆切线、两线中线、中心点、垂直距离、角平分线、两线交点等 |
|
影像标注功能 |
可对影像视窗中的影像图形进行长度、角度、坐标、半径等的标注，能方便地测出形位公差结果 |
|
形位公差测量 |
测量计算同心度、真圆度、直线度、位置度等形位误差 |
|
环形无影光源系统 |
环形无影光源系统可高精度的显示工件轮廓，使工件在利用全自动版影像测量软件环形无影光源系统进行测量时，准确的获得测量数据 |
|
自动调焦 |
设定好对焦灵敏度及精度，系统能自动调节Z轴对焦，避免人为视觉误差 |
|
参数设置 |
字体、颜色、识别模式、公差大小、操作权限 |
|
数据报表记录 |
可按图纸要求设定产品尺寸的公差，软件会自动判断测量尺寸是否超过公差，将测数据值生成数据报表、合格率统计表、测量尺寸曲线图并且可保存;也可测量资料也可传入 Excel 中:还可以自定义生成报表时水平、垂直排列方式。 |
|
具备产品轮廓分析功能 |
可通过 CAD、DXF 文件进行数据对比分析 |
|
全自动学习功能 |
测量系统有全自动程序编程功能，可储存/输出使用。在进行批量检测时，只需进行一次测量路径编程，再次测量时无需设定坐标系，可将同一零件按编程路径测完。 |
|
机器类型
|
|
|
|
|
|
测100个尺寸需要时间 |
30分钟 |
1个小时 |
2个小时 |
5秒钟 |
|
自动摆正测量 |
每次测量需要建基准 |
手动旋转工作台 |
手动旋转屏幕 |
自动摆正 |
|
夹具定位 |
需要 |
需要 |
需要 |
不需要 |
|
操作方式 |
手动/摇杆 |
手摇 |
手摇 |
一键完成 |
|
输出报告 |
不能指定输出 |
无 |
无 |
自定义输出 |
|
SPC分析 |
有(需开通) |
无 |
无 |
cpk.ca.cp.pp.ppk值 |
